Container-Haus Statik und Fundament: Grundlagen

Ein Seecontainer leitet seine Lasten über die vier Eckpfosten und die daran angeschweißten Eckbeschläge ab, die sogenannten Corner Castings. Diese genormten Gussteile sind der eigentliche Kraftknoten des Containers: Über sie wird das Gewicht beim Stapeln von Container zu Container weitergegeben, und über sie erfolgt die Sicherung auf Schiffen.

Die Wände und das Dach eines Containers sind dagegen kaum tragend. Die gewellte Seitenwand versteift die Konstruktion gegen Verwindung, trägt aber keine großen vertikalen Lasten. Deshalb steht ein Container idealerweise mit seinen vier Ecken auf definierten Auflagerpunkten, die die konzentrierten Lasten sicher in den Baugrund weiterleiten.

Für die Gründung folgt daraus eine wichtige Regel: Die Auflager gehören unter die Ecken. Eine Lagerung nur in der Mitte oder eine ungleichmäßige Abstützung kann den Rahmen verwinden und die Türen sowie Fenster klemmen lassen. Die Statik des Container-Hauses beginnt damit an den vier Eckpunkten.

Vorgefertigte Raummodule des professionellen Modulbaus arbeiten anders als der reine Seecontainer. Statt sich auf Corner Castings zu verlassen, besitzen sie einen eigens bemessenen Stahl- oder Stahl-Holz-Rahmen, der von vornherein als Tragwerk eines Gebäudes ausgelegt ist. Die Lasten verteilen sich über Rahmenprofile, Stützen und Riegel.

Dieser Unterschied ist statisch bedeutsam. Ein Modulrahmen lässt sich gezielt für die vorgesehene Nutzung, für größere Öffnungen und für mehrgeschossige Anordnungen auslegen. Der umgebaute Seecontainer bringt dagegen ein Tragsystem mit, das für den Transport optimiert war und für die neue Nutzung angepasst werden muss. Beide Wege können tragfähig sein, wenn ein Nachweis vorliegt.

Wichtig ist außerdem der Zustand gebrauchter Seecontainer. Ein Behälter, der Jahre auf See verbracht hat, kann Korrosion, Verformungen oder Reparaturstellen aufweisen, die die Tragfähigkeit mindern. Vor der Umnutzung sollte der Rahmen geprüft und die tatsächliche Materialstärke bewertet werden. Neue Seecontainer oder eigens gefertigte Module bieten hier klarere Voraussetzungen für den statischen Nachweis.

Sobald Sie in eine Container-Wand ein Fenster oder eine Tür schneiden, unterbrechen Sie die versteifende Wellwand und schwächen die Aussteifung der gesamten Box. Der Container verliert an Verwindungssteifigkeit, und die Kräfte müssen um die Öffnung herumgeleitet werden. Ohne Ausgleich drohen Verformungen und Rissbildung.

Deshalb werden Wandöffnungen mit einem umlaufenden Stahlrahmen verstärkt, der die unterbrochenen Kräfte aufnimmt und um die Öffnung herum in die tragenden Bereiche zurückführt. Je größer die Öffnung und je mehr Öffnungen nebeneinander liegen, desto aufwendiger wird diese Verstärkung. Bei großflächigen Verglasungen kann eine zusätzliche Stützen- oder Riegelkonstruktion nötig werden.

Aus diesem Grund ist jede Öffnung eine statische Entscheidung, keine reine Gestaltungsfrage. Vor dem Zuschnitt sollte die Tragwerksplanung festlegen, wo Öffnungen zulässig sind und wie sie verstärkt werden, damit die Standsicherheit erhalten bleibt. Wer erst schneidet und danach die Statik prüfen lässt, riskiert teure Nacharbeit oder sogar eine geschwächte, nicht mehr sicher nachweisbare Konstruktion.

Besonders kritisch ist das Zusammenlegen mehrerer Container zu einem größeren Raum. Werden die aneinandergrenzenden Längswände entfernt, um einen offenen Wohnbereich zu schaffen, fallen tragende und aussteifende Elemente weg. Dann übernimmt eine eingezogene Träger- und Stützenkonstruktion die Lasten der oberen Bereiche. Solche Eingriffe verändern das Tragsystem grundlegend und gehören zwingend in eine sorgfältige statische Bemessung.

Ein Gebäude in Deutschland muss die am Standort auftretenden Einwirkungen sicher abtragen. Die maßgeblichen Lasten aus Schnee und Wind regelt der Eurocode 1, DIN EN 1991, zusammen mit den nationalen Anhängen. Diese Normen teilen Deutschland in Lastzonen ein, aus denen sich die anzusetzenden Lasten ergeben.

Für Schnee legt die Norm mehrere Schneelastzonen fest; die anzusetzende Last steigt mit der Zone und mit der Geländehöhe über dem Meer. In schneereichen Regionen und in großer Höhe wirken deutlich größere Lasten auf das Dach als im Flachland. Das flache Containerdach muss diese Lasten aufnehmen, ohne sich unzulässig durchzubiegen; oft ist eine zusätzliche Dachkonstruktion sinnvoll.

Für Wind definiert die Norm Windzonen, in denen unterschiedliche Windgeschwindigkeiten anzusetzen sind, an den Küsten höher als im Binnenland. Wind erzeugt nicht nur Druck, sondern an Dach und Wänden auch Sog, der das leichte Container-Haus anheben oder verschieben kann. Die konkreten Werte für Ihren Standort entnimmt die Tragwerksplanung den Karten nach DIN EN 1991.

Neben Schnee und Wind wirken das Eigengewicht der Konstruktion und die Nutzlasten aus Möblierung und Personen. Diese ständigen und veränderlichen Lasten werden in der Bemessung nach den Regeln der Eurocodes miteinander kombiniert. Erst aus dieser Kombination ergeben sich die maßgeblichen Beanspruchungen für Rahmen, Dach und Gründung. Ein Container-Haus muss alle diese Einwirkungen gleichzeitig und sicher aufnehmen.

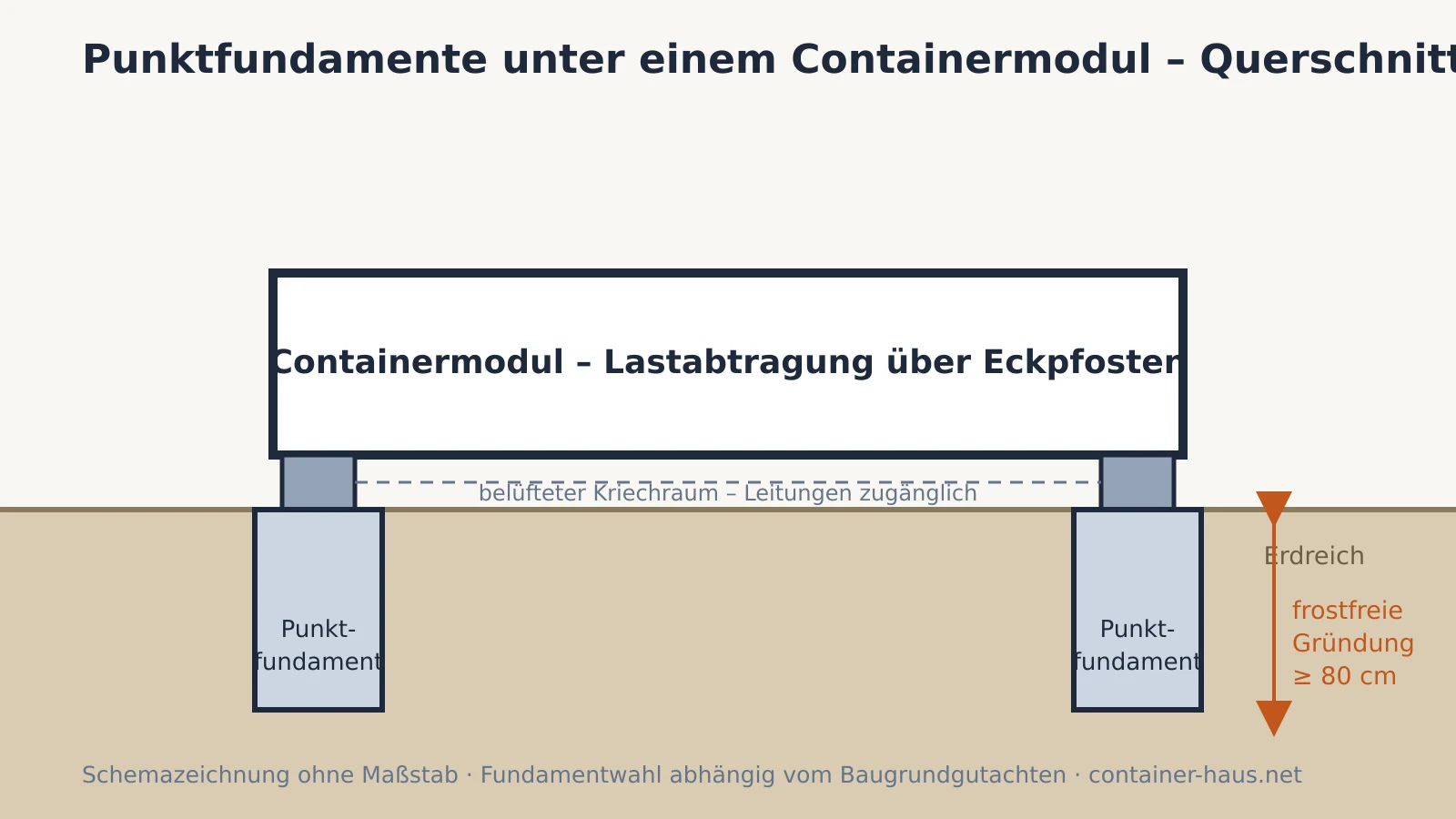

Weil der Container seine Lasten über die Ecken abträgt, muss das Fundament genau diese Punkte sicher aufnehmen und in den Baugrund weiterleiten. Welche Gründung sich eignet, hängt vom Baugrund, vom Gewicht, von der Frosttiefe und vom Grundstück ab. Die gängigen Fundamentarten unterscheiden sich in Aufwand, Kosten und Eignung.

Grundlage jeder Gründung ist die Kenntnis des Baugrunds. Ein Baugrundgutachten untersucht Bodenaufbau, Tragfähigkeit und Grundwasserstand und liefert die Werte, die die Tragwerksplanung für die Bemessung des Fundaments braucht. Ohne diese Kenntnis besteht das Risiko ungleichmäßiger Setzungen, die den Rahmen des Container-Hauses verziehen.

Ein weiterer Grundsatz ist die frostfreie Gründung. Gefriert das Bodenwasser unter dem Fundament, dehnt es sich aus und hebt das Gebäude ungleichmäßig an; beim Auftauen setzt es sich wieder. In Deutschland liegt die frostfreie Gründungstiefe üblicherweise bei mindestens 80 cm. Punkt-, Streifen- und Bodenplattengründungen müssen deshalb ausreichend tief in den frostfreien Bereich hinabreichen.

Der Baugrund entscheidet zudem über die Wahl zwischen den Fundamentarten. Ein tragfähiger, ebener Kiesboden erlaubt oft schlanke Punktfundamente, während weiche, ungleichmäßige Böden eine flächige Bodenplatte oder tiefer reichende Schraubfundamente nahelegen. Ohne belastbare Kenntnis des Untergrunds bleibt jede Fundamentwahl ein Ratespiel, das sich später durch Setzungen und verzogene Rahmen rächen kann.

Schraubfundamente umgehen die klassische Frosttiefe, indem ihre Schrauben unter die frostgefährdete Zone reichen. Auch hier gilt: Die erforderliche Tiefe und Tragfähigkeit ergibt sich aus dem Baugrund, nicht aus einer pauschalen Annahme. In weichen oder ungleichmäßigen Böden können längere Schrauben oder zusätzliche Auflagerpunkte nötig sein, damit sich das Container-Haus nicht ungleichmäßig setzt.

Zur Gründung gehört auch die Entwässerung des Grundstücks. Staut sich Wasser unter dem Container-Haus, steigt der Frostdruck und die Gefahr von Setzungen. Eine ausreichende Ableitung des Oberflächenwassers, eine Kiesschicht als Sauberkeitsschicht und ausreichend Abstand zwischen Boden und Container schützen die Konstruktion vor Feuchtigkeit und dauerhafter Durchnässung des unteren Rahmens.

Container sind fürs Stapeln gebaut, allerdings für gleichmäßig übereinanderstehende Ecken. Sobald bei einem Container-Haus obere Module versetzt angeordnet werden oder auskragen, entstehen Lasten, die nicht mehr direkt über die Eckpfosten nach unten laufen. Dann sind zusätzliche Träger, Stützen oder verstärkte Rahmen erforderlich, um die Lasten umzuleiten.

Bei mehrgeschossigen Anordnungen kommen die Anforderungen an höhere Gebäudeklassen hinzu, etwa an den Brandschutz und an die Aussteifung gegen horizontale Kräfte aus Wind. Je höher der Bau, desto größer werden die Windlasten und desto wichtiger wird die Aussteifung. Eine mehrgeschossige Container-Anordnung gehört daher immer in die Hand einer Tragwerksplanung.

Auch die Lasten aus dem oberen Geschoss müssen sauber nach unten geführt werden. Stehen die oberen Eckpfosten genau über den unteren, ist der Kraftfluss günstig; bei Versätzen sind Umlenkungen über Träger nötig. Zusätzlich verbinden Kopplungselemente die gestapelten Container an den Eckbeschlägen, damit sich die Module unter Wind und Nutzung nicht gegeneinander verschieben und als ein Tragwerk wirken.

Weil ein Container-Haus im Verhältnis zu seinem Volumen leicht ist, muss es gegen Abheben und Verschieben durch Wind gesichert werden. Der Sog an Dach und Wänden kann bei starkem Wind erhebliche Kräfte erzeugen, die das Gebäude ohne Verankerung anheben. Die Sicherung erfolgt über eine feste Verbindung zwischen den Corner Castings und dem Fundament.

Üblich sind Anker, Winkel oder Verbindungsplatten, die die Eckbeschläge kraftschlüssig mit Beton- oder Schraubfundamenten koppeln. Die erforderlichen Kräfte ergeben sich aus der Windzone nach DIN EN 1991 und aus der Gebäudehöhe. Diese Verankerung ist kein optionales Zubehör, sondern ein Bestandteil des Standsicherheitsnachweises, den die Tragwerksplanung bemisst und die Baugenehmigung verlangt.

Alle beschriebenen Aspekte fließen in den Standsicherheitsnachweis ein, die sogenannte Statik. Eine Tragwerksplanerin oder ein Tragwerksplaner ermittelt darin die Lasten am Standort, weist die Tragfähigkeit von Rahmen, Öffnungen und Verbindungen nach und bemisst die Gründung sowie die Verankerung. Dieser Nachweis ist Bestandteil der Bauvorlagen und für die Baugenehmigung erforderlich.

Für ein Container-Haus lohnt es sich, die Tragwerksplanung früh einzubinden, idealerweise vor dem Zuschnitt von Öffnungen und vor der Wahl des Fundaments. Änderungen an einer bereits umgebauten Box sind aufwendig und teuer. Wer Statik, Öffnungsplanung und Gründung von Anfang an zusammen denkt, spart Nacharbeit und erhält ein Gebäude, das die Einwirkungen dauerhaft sicher abträgt.
